1 范圍

      本標(biāo)準(zhǔn)規(guī)定了粒狀活性炭在流動空氣中參考著火點(diǎn)的測定。

      本標(biāo)準(zhǔn)試驗(yàn)方法測定的著火點(diǎn)并非活性炭在具體用途的操作條件下可能發(fā)生的著火點(diǎn)。

      本標(biāo)準(zhǔn)適用于木質(zhì)、煤質(zhì)粒狀活性炭。

      本標(biāo)準(zhǔn)無意指明與活性炭使用有關(guān)的可能有的所有安全問題。

2 規(guī)范性引用文件

      下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。

      GB/T 12496.2 木質(zhì)活性炭試驗(yàn)方法 粒度的測定

3 術(shù)語和定義

      下列術(shù)語和定義適用于本標(biāo)準(zhǔn)。

3.1

      著火點(diǎn) ignition temperature（T）

      規(guī)定條件下活性炭自發(fā)發(fā)生燃燒的最低溫度。

4 方法提要

      把活性炭試樣暴露在加熱的空氣流中，空氣流溫度慢慢升高，直至炭樣著火。記錄炭層和進(jìn)入炭層空氣的溫度，當(dāng)炭層溫度突然上升超過進(jìn)入炭層的空氣的溫度時的溫度點(diǎn)，即定為此試樣的著火點(diǎn)。

5 儀器及設(shè)備

5.1 石英燃燒管，如圖1所示。

5.2 熱電偶，WREK-112K 1.5×50,3只。

5.3 潔凈干燥的空氣源，流量范圍（0～20）L/min。

5.4 轉(zhuǎn)子流量計(jì)，流量范圍（0～20）L/min，1只。

5.5 調(diào)壓器（或程序升溫器）。

5.6 加熱套。

5.7 氮?dú)庠础?/p>

5.8 石英珠或石英砂，d＝2mm～4mm。

5.9 篩子，2只，篩眼直徑150μm。

5.10 自動平衡記錄儀，XWF-100K（0-600），3臺。

5.11 氣體干燥瓶，1000mL，2只，分別裝入適量的活性炭、硅膠。

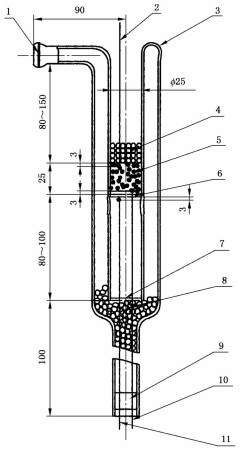

      1——球形接頭；

      2——熱電偶T-2；

     3——石英套；

      4——擋炭石英珠；

      5——活性炭樣品；

      6——石英多孔圓片90μm～150μm小孔；

      7——多孔石英圓片；

      8——石英珠填料；

      9——擋珠塞；

      10——熱電偶T-1；

      11——熱電偶T-3。

圖1 石英燃燒管

6 危險性

6.1 著火時炭層溫度會急劇升高，為了在出現(xiàn)突然升溫時滅火，應(yīng)有操作人員在實(shí)驗(yàn)現(xiàn)場，適當(dāng)供給氮?dú)?，在所有熱電偶顯示溫度明顯低于著火點(diǎn)后方可切斷氮?dú)饬鳌?/p>

6.2 已使用過的活性炭或浸澤炭可能有毒，建議在通風(fēng)櫥內(nèi)做試驗(yàn)。

7 安裝

      將各部件按如圖2所示安裝好。

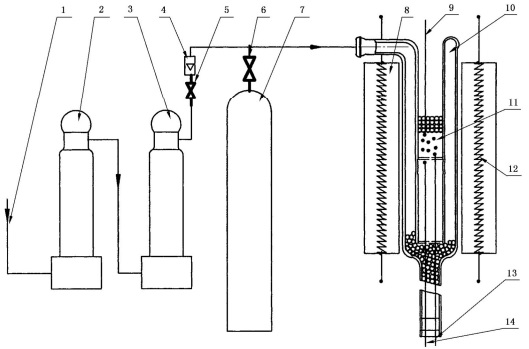

      1——空氣源；

      2——空氣干燥器；

      3——活性炭吸附瓶；

      4——流量計(jì)：

      5——空氣開關(guān)；

      6——氮?dú)忾_關(guān)；

      7——氮?dú)馄浚?/p>

      8——加熱套；

      9——熱電偶T-2；

      10——石英燃燒管；

      11——樣品：

      12——電加熱絲；

      13——熱電偶T-1；

      14——熱電偶T-3。

圖2 著火點(diǎn)測試裝置

8 樣品預(yù)處理

      取大約35mL活性炭樣品，按照GB/T 12496.2中的方法放入試驗(yàn)篩中除去炭粉，備用。

9 測試程序

      將試樣裝填燃燒管至（25±1）mm的高度，炭層上部覆蓋至少15mm以上的石英砂，以防止炭層流態(tài)化。

      打開空氣開關(guān)，以20L/min流量的干燥潔凈的空氣吹掃炭層30 min。

      將空氣流量調(diào)節(jié)至（14.7±0.3）L/min，調(diào)節(jié)調(diào)壓器（或程序升溫器），使通入樣品的空氣流以大約10℃/min的速度升溫至空氣溫度達(dá)到大約150℃；或空氣溫度低于樣品預(yù)計(jì)著火點(diǎn)大約50℃時，調(diào)節(jié)調(diào)壓器（或程序升溫器），減小空氣升溫速度至2℃/min～3℃/min。

      保持 ℃/min～3℃/min的升溫速度，直到熱電偶T-1或T-2測量出的溫度突然上升已達(dá)到著火點(diǎn)時為止。

      著火后立即切斷空氣流并通氮?dú)鉁缁稹?/p>

10 結(jié)果計(jì)算

10.1 自動平衡記錄儀根據(jù)熱電偶的輸出以時間為橫軸、溫度為縱軸繪出熱電偶T-1和T-2所測得的溫度與時間的關(guān)系曲線。圖3（以熱電偶T-1先顯示著火）為示例。

10.2 取急劇升溫前的溫度曲線的延長線與急劇升溫后的曲線的延長線的交點(diǎn)作為著火點(diǎn)。著火點(diǎn)精確至整數(shù)。

      按T-1、T-2曲線可計(jì)算出兩個著火點(diǎn)，以先顯示著火的熱電偶溫度曲線所做出的點(diǎn)作為該試樣的著火點(diǎn)。

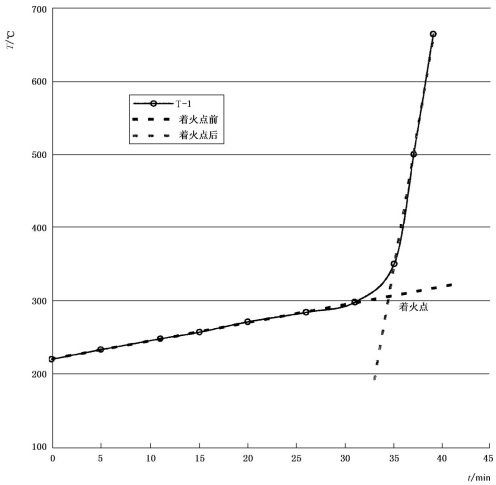

圖3 時間-溫度關(guān)系曲線

11 精密度與誤差

      兩個平行試樣測定結(jié)果相對標(biāo)準(zhǔn)偏差不大于3％。

以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請到相關(guān)授權(quán)網(wǎng)站購買標(biāo)準(zhǔn)正版。
